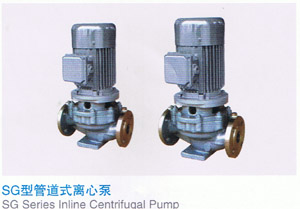

SG型管道式離心泵
    SG型管道式離心泵又稱G型單級離心立式泵，其額定性能點符合ISO2858標準，采用行業標準JB/T6878.1-93，管道式離心泵型與基本參數JB/T6878.2-93管道式離心泵技術條件，其效率平均上升了3-5%，是取代原SG型管道泵的節能型新產品，ZUI高工作壓力不大于1.0MPa，吸入口壓...
產品詳情

SG型管道式離心泵又稱G型單級離心立式泵，其額定性能點符合ISO2858標準，采用行業標準JB/T6878.1-93，管道式離心泵型與基本參數JB/T6878.2-93管道式離心泵技術條件，其效率平均上升了3-5%，是取代原SG型管道泵的節能型新產品，ZUI高工作壓力不大于1.0MPa，吸入口壓力不大于0.2MPa。

　　本系列泵的節能范圍（設計點）流量3.2-400m3/h，揚程10-80米，根據所輸送介質對泵腐蝕情況，用戶可選用適應接角液體部分的材質，泵與介質接觸的主要零件材質如下表所示：

　　除下表所列材質外，允許用戶選用其他所需適合本系列泵生產的材質，材料及其代號原則應符合GB2100-80標準的規定。對國家沒有規定代號的材質可采用通用的材料代號或國內公認的材料代號（如行業或本企業的規定）。

材質

HT200

ZG35

ZGQCr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

代號

H

35

B

M

型號意義說明舉例：32 GB - 20 A（B）
32－代表吸入、排出口徑mm
G－代表管道式離心泵
B－代表材料代號（見代號表）
20－代表規定揚程m
A－代表葉輪經第一次切割
B－代表葉輪經第二次切割

性能參數表

型號 流量 揚程 效率 轉速 電機
功率		 允許氣
蝕余量		 重
量		 C1×
B1		 C2×
B2		 4-d1 隔振器
械(墊)
m3/h L/S m η(%) r/min KW m kg (mm) (mm) (mm) 規格 H1
32G-20 3.2 1.39 20 38 2900 0.75 2.5 29 90×
130		 60×
100		 4-ф14 SD41
-0.5		 97
32G-20A 2.9 1.25 16 37 2900 0.75 2.5 110
40G-20 6.3 1.75 20 46 2900 1.5 2.5 33 100×
150		 70×
120
40G-20A 5.5 1.53 16 44 2900 0.75 2.5
40G-32 6.3 1.75 32 40 2900 2.2 2.5 44 SD61
-0.5		 115
40G-32A 5.5 1.53 28 38 2900 1.5 2.5 40
40G-50 6.3 1.75 50 33 2900 4.0 2.5 71 120×
170		 80×
130		 120
40G-50A 5.5 1.53 44 31 2900 3.0 2.5 62
40G-50B 5 1.39 38 29 2900 2.2 2.5 53
40G-80 6.3 1.75 80 27.5 2900 7.5 2.5 98
40G-80A 5.5 1.53 70 26 2900 5.5 2.5 91 　 　 　 　
40G-80B 5 1.39 60 25 2900 4.0 2.5 65 　 　 　 　
40G-12.5(Ⅰ) 12.5 3.47 12.5 62 2900 1.5 2.5 34 120×
170		 80×
130		 4ф14 SD41
-0.5		 115
40G-12.5(Ⅰ)A 11 3.05 10 60 2900 0.75 2.5 31
40G-20(Ⅰ) 12.5 3.47 20 58 2900 1.5 2.5 36
40G-20(Ⅰ)A 11 3.05 16 56 2900 1.5 2.5 32
40G-32(Ⅰ) 12.5 3.47 32 52 2900 3.0 2.5 55 SD61
-0.5		 120
40G-32(Ⅰ)A 11 3.05 28 48 2900 2.2 2.5 46
40G-32(Ⅰ)B 10 2.78 24 50 2900 1.5 2.5 42
40G-50(Ⅰ) 12.5 3.47 50 46 2900 5.5 2.5 90
40G-50(Ⅰ)A 11 3.05 44 43 2900 4.0 2.5 65
40G-50(Ⅰ)B 10 2.78 38 44 2900 3.0 2.5 56
40G-80(Ⅰ) 12.5 3.47 80 36 2900 11 2.5 135 　 　 　 　 　 　 JSD
-85		 255
40G-80(Ⅰ)A 11 3.05 70 34 2900 7.5 2.5 90
40G-80(Ⅰ)B 10 2.78 60 34 2900 5.5 2.5 83
50G-12.5 12.5 3.47 12.5 62 2900 1.5 2.5 35 120×
170		 80×
130		 4-ф14 SD41
-0.5		 120
50G-20 12.5 3.47 20 58 2900 1.5 2.5 38
50G-20A 11 3.05 16 53 2900 1.5 2.5 34
50G-32 12.5 3.47 32 52 2900 3.0 2.5 57 DS61
-0.5		 125
50G-32A 11 3.05 28 48 2900 2.2 2.5 48
50G-32B 10 2.78 24 50 2900 1.5 2.5 44
50G-50 12.5 3.47 50 46 2900 5.5 2.5 91
50G-50A 11 3.05 44 43 2900 4.0 2.5 66
50G-50B 10 2.78 88 44 2900 3.0 2.5 57
50G-80 12.5 3.47 80 36 2900 11 2.5 137 140×
200		 100×
160		 4-ф18 JSD
-85		 255
50G-80A 11 3.05 70 34 2900 7.5 2.5 92
50G-80B 10 2.78 60 34 2900 5.5 2.5 85
50G-12.5(Ⅰ) 25 6.94 12.5 69 2900 1.5 3.0 40 SD41
-0.5		 190
50G-12.5(Ⅰ)A 22 6.11 10 68 2900 1.5 3.0 36
50G-20(Ⅰ) 25 6.94 20 67 2900 3.0 3.0 56 SD61
-0.5
50G-20(Ⅰ)A 22 6.11 16 63 2900 2.2 3.0 47
50G-32(Ⅰ) 25 6.94 32 63 2900 4.0 3.0 70
50G-32(Ⅰ)A 22 6.11 28 59 2900 3.0 3.0 61
50G-32(Ⅰ)B 20 5.56 24 61 2900 2.2 3.0 52

型
號		 流 量 揚
程		 效
率		 轉
速		 電
機
功
率		 允許氣蝕余量 重
量		 L B A H D D1 n-d C1
×
B1		 C2
×
B2		 4-d1 隔振
器械
(墊)
m3/h L/S m η(%) r/min KW 　 　 kg (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 規格 H1
50G-50(Ⅰ) 25 6.94 50 57 2900 7.5 3.0 95 400 350 105 585 ф165 ф125 4-ф18 140×200 100×160 4-ф18 SD61-0.5 190
50G-50(Ⅰ)A 22 6.11 44.2 55 2900 5.5 3.0 88 545
50G-50(Ⅰ)B 20 5.56 38 55 2900 4.0 3.0 63 490
50G-80(Ⅰ) 25 6.94 80 50 2900 15 3.0 165 460 415 110 705 160×220 120×180 JSD-85 260
50G-80(Ⅰ)A 22 6.11 70 47 2900 11 3.0 155
50G-80(Ⅰ)B 20 5.56 60 50 2900 7.5 3.0 110 645
65G-12.5 25 6.94 12.5 69 2900 1.5 3.0 41 320 235 105 420 ф85 ф145 140×200 100×160 SD41-0.5 210
65G-12.5A 22 6.11 10 68 2900 1.5 3.0 37 405
65G-20 25 6.94 20 67 2900 3.0 3.0 56 360 280 100 500 SD61-0.5
65G-20A 22 6.11 16 63 2900 2.2 3.0 47 460
65G-32 25 6.94 32 63 2900 4.5 3.0 71 380 305 550
65G-32A 22 6.11 28 59 2900 3.0 3.0 62 540
65G-32B 20 5.56 24 61 2900 2.2 3.0 53 500
65G-50 25 6.94 50 57 2900 7.5 3.0 97 400 350 105 585
65G-50A 22 6.11 44.2 55 2900 5.5 3.0 90 545
65G-50B 20 5.56 38 55 2900 4.0 3.0 65 490
65G-80 25 6.94 80 50 2900 15 3.0 166 460 415 705 110 ф185 ф145 4-ф18 160×220 120×180 4-ф18 JSD-85 260
65G-80A 22 6.11 70 47 2900 11 3.0 156
65G-80B 20 5.56 60 50 2900 7.5 3.0 111 645 180×240 140×200
65G-12.5(Ⅰ) 50 13.9 12.5 73 2900 3.0 3.5 59 400 315 530 120 140×200 100×160 SD61-0.5 145
65G-20(Ⅰ) 50 13.9 20 72.5 2900 5.5 3.5 88 340 610
65G-20(Ⅰ)A 44 12.2 16 72 2900 4.5 3.5 63 555
65G-32(Ⅰ) 50 13.9 32 71 2900 7.5 3.5 97 615 125 150
65G-32(Ⅰ)A 44 12.2 28 70 2900 5.5 3.5 90 575
65G-32(Ⅰ)B 40 11.1 24 69 2900 4.0 3.5 65 520 125
65G-50(Ⅰ) 50 13.9 50 67 2900 15 3.5 158 450 415 710 JSD-85 275
65G-50(Ⅰ)A 44 12.2 44 66 2900 11 3.5 148
65G-50(Ⅰ)B 40 11.1 38 65 2900 7.5 3.5 103 650

型
號		 流量 揚
程		 效
率		 轉
速		 電
機
功
率		 允許氣蝕余量 重
量		 L B H A D D1 n-d C1
×
B1		 C2
×
B2		 4-d1 隔振
器械
(墊)
m3/h L/S m η(%) r/min KW m kg (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 規格 H1
65G-80(Ⅰ) 50 13.9 80 60 2900 22 3.0 233 500 465 770 130 ф185 ф145 4-ф18 160×220 120×180 4-ф18 JSD-85 280
65G-80(Ⅰ)A 44 12.2 70 57 2900 18.5 3.5 201 750
65G-80(Ⅰ)B 40 11.1 60 61 2900 15 3.5 183 705
80G-12.5 50 13.9 12.5 73 2900 3.0 3.5 59 370 315 530 120 ф200 ф160 8-ф18 140×200 100×160 SD6-0.5 145
80G-12.5A 44 12.2 10 72 2900 2.2 3.5 50 490
80G-20 50 13.9 20 72.5 2900 5.5 3.5 89 400 340 610
80G-20A 44 12.2 16 72 2900 4.0 3.5 64 555
80G-32 50 13.9 32 71 2900 7.5 3.5 97 615 125 150
80G-32A 44 12.2 28 70 2900 5.5 3.5 90 575
80G-50 50 13.9 50 67 2900 15 3.0 158 450 415 710 JSD-85 275
80G-50A 44 12.2 44 66 2900 11 3.0 148
80G-50B 40 11.1 38 65 2900 7.5 3.0 103 650
80G-80 50 13.9 80 60 2900 22 3.0 234 500 465 770 130 160×220 120×180 280
80G-80A 44 12.2 70 57 2900 18.5 3.0 202 750
80G-80B 40 11.1 60 61 2900 15 3.0 184 705
